Este é o meu espaço de lazer. Serão publicados projetos que faço com o Arduino, com a finalidade de alguns poderem vir a ser aplicados em casos reais.

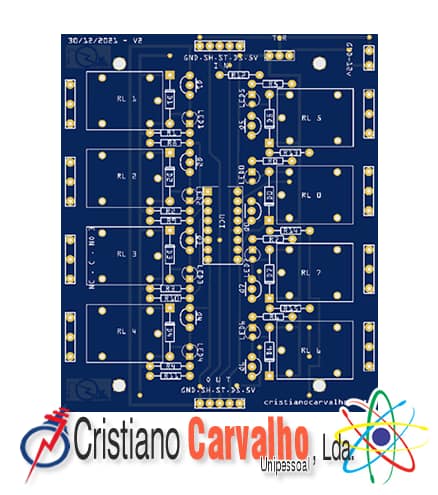

PCB para 8 relés com comunicação série v2
Fiz a placa contornando as aulas do Brincando com Ideias, mas com base na sua construção, fui direto ao desenho PCB do Fritzing. Tentei fazer diferente por um motivo, tornar a placa possível de colocar numa caixa de 6 módulos para calha DIN. Adicionei um Tranco Power DC/DC TSR 2-2452 para alimentar a placa, a alimentação da mesma passa para 12V sendo mais fácil de encontra um transformador AC 230v para DC 12V para acoplar em calha DIN.
Fonte para a construção: Canal Brincando com Ideias
____________________ ,, ____________________
____________________ ,, ____________________
ESPHome é uma ferramenta para controlar placas ESP da forma mais simples possível. Ele lê arquivos de configuração YAML e cria um firmware personalizado que instala no seu dispositivo ESP. Dispositivos ou sensores adicionados na configuração do ESPHome aparecem automaticamente na interface do usuário do Home Assistant.
____________________ ,, ____________________
Estas PCBs são para um projeto real. As PCBs verdes foram desenhadas por nós, as quatro vão formar dois módulos, um com 8 entradas e 8 saídas de relé a 10A, e um outro com 16 entradas e 16 saídas de relé a 10A. Estas 24 Entradas e 24 Saídas são controladas por um ESP32 que por sua vez será ligado ao Home Assistant.
